타격그라우팅_김해 대양정기 1층바닥 지반보강공사중 타격그라우팅공사

타격그라우팅_김해 대양정기 1층바닥 지반보강공사중 타격그라우팅공사



벌써 6월이다. 정말 아! 추워, 아! 추워 두어번하면 더워 진다. 이제 아!더워, 아!더워 할 차례다. 진짜 한눈 팔 시간이 없다. 이토록 시간이 빠르게 흐르는데 어디서 한 눈을 판 단는 것인가... 정말 정신 바짝 차리고 일해야 한다. 아무도 내 인생을 책임져 주지 않는다. 내 인생은 내 힘으로 살아내야 한다.

김해 대양정기 연구소장님이 또 우리를 불러 주셨다. 늘 고맙다.

SOG 슬라브는 정말 좋지 않은 구조이라고 생각한다. 설계의 기본 개념은 1층바닥의 하중이 기초로 전달되지 않도록 1층 바닥슬라브[Slab]를 지면에 직접 지내력[On the Groud]을 받도록 하므로서 기초의 파일본수를 줄일 수 있는 구조로, 1층바닥 스라브를 타설하기 전에 충분한 지반다짐을 통하여 지내력을 확보한 다음에 1층 바닥스라브를 타설하여야 하는데 현실상 외부쪽에 기초와 지붕보를 타설한 상태에서 내부쪽 지반을 다질 수 있는 장비의 진입이 곤란하게 되어 SOG슬라브가 쳐짐이 발생할 수 있는 확률이 매우 높다. 더군다나 공장의 바닥에는 진동을 발생시킬 수 있는 장비가 많아 더욱 좋지 않은 것 같다.

이번에도 프레스 주변에 대한 그라우팅을 실시 하였다.

작업 하나 하나 성실히 작업을 진행하였다. 공장을 씽씽 돌려도 부족한 판에 보수보강공사를 해야하는 마음이 어떠할까 생각하니 정말 성심성의껏 공사를 진행해야 하겠다는 생각이 절로 든다.

철저히 정말 연구소장님이 OK 할때까지 열심히 했다.



믿고 맡길수 있는 타격그라우팅 전문기업

(주)홍익기초 E&C

황규원소장 010-3023-1255

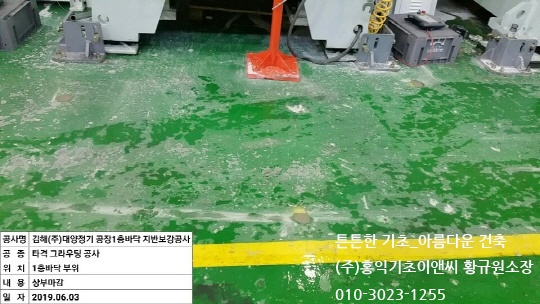

타격그라우팅 사진_현장전경

1층 바닥구조가 SOG 슬라브로 되어있다.

타격그라우팅 사진_타격그라우팅 공법은 코어로 1층바닥 슬라브를 천공하고 케이싱용 강관을 타격하여 관입한 다음에 주입호스를 설치하고 그라우트재를 주입하는 것이다.

타격그라우팅 사진_그라우팅 장비를 세팅하고 시멘트와 혼화재를 잘 배합하여 주입한다.

연속된 작업을 위하여 시멘트와 혼화재를 잘 배합하는 것이 무척이나 중요하다.

그라우팅[ grouting ]은 균열이나 공동(空洞) 등의 틈새에 그라우트(주입액)를 주입하거나 충전(充塡)하는 일을 말한다. [네이버 지식백과] 그라우팅 [grouting] (산업안전대사전, 2004. 5. 10., 도서출판 골드)​

그라우팅의 종류는 시공목적에 따라 지수 그라우팅, 지반개량 그라우팅, 충전 그라우팅, 지반보강 그라우팅 등이 있고, 주입재(注入材)를 중력(重力)이나 펌프를 이용해 충전(充塡)한다. 펌프를 이용해 충전(充塡)할 때에는 주로 저압(2~5kg/cm2)으로 주입한다.

이와같은 그라우팅 주입공법중 기초를 코어로 천공하여 주입호스를 기초저면의 토사에 타격하여 설치한 다음, 시멘트를 주로 배합하여 주입하게 되므로 시멘트 밀크 그라우팅 또는 타격그라우팅이라고 한다.

​
